Abläufe
|
mit Flansch aus PYE oder Folie PVC-Doppelring verklebt mit PVC-Rohr und Dachbahn, Rohrlänge 400 mm
|
Größe | Ø | VE |
DN 50 | 50 mm | 8 | DN 70 | 75 mm | 8 | DN 100 | 110 mm | 8 | DN 125 | 125 mm | 8 |
|
|

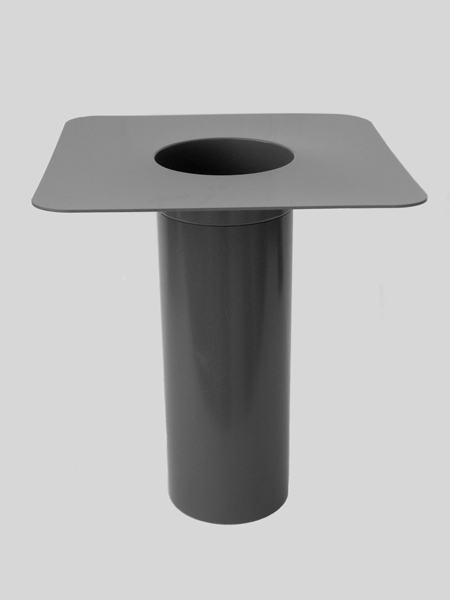

Abläufe
|
mit Flansch aus Hart-PVC, Hart-PVC + KSU oder Hart-PVC + Folie Rohrlänge 400 mm
|
Größe | Ø | VE |
DN 30 | 32 mm | 8 | DN 50 | 50 mm | 8 | DN 70 | 75 mm | 8 | DN 100 | 110 mm | 8 | DN 125 | 125 mm | 8 | DN 150 | 160 mm | 4 | DN 200 | 200 mm | 4 | DN 250 | 250 mm | 4 | DN 300 | 315 mm | 4 |
|
|

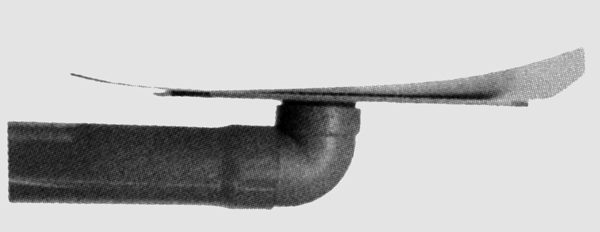

Balkonabläufe
|
mit Flansch aus Hart-PVC, Hart-PVC + KSU oder Hart-PVC + Folie Rohrlänge 600 mm
|
Größe | Ø | VE |
DN 50 | 50 mm | 6 | DN 70 | 75 mm | 6 | DN 100 | 110 mm | 6 |
|
|
Abläufe
|
Alu-Ring verpresst mit Alurohr und Dachbahn, Rohrlänge 300 mm Mit Flansch aus Bitumenträger UNIVERSAL von Icopal
|
Größe | Ø | VE |
DN 63 | 63 mm | 10 | DN 70 | 75 mm | 10 | DN 95 | 95 mm | 10 | DN 100 | 100 mm | 10 |
|
Abläufe
|
Folie am Rohr
Rohrlänge 300 mm
mit Flansch aus Rhenofol oder Thermofol
|
Größe | Ø | VE |
DN 50 | 50 mm | 8 | DN 63 | 63 mm | 8 | DN 70 | 75 mm | 8 | DN 90 | 90 mm | 8 | DN 100 | 110 mm | 8 | DN 125 | 125 mm | 8 |
|
|

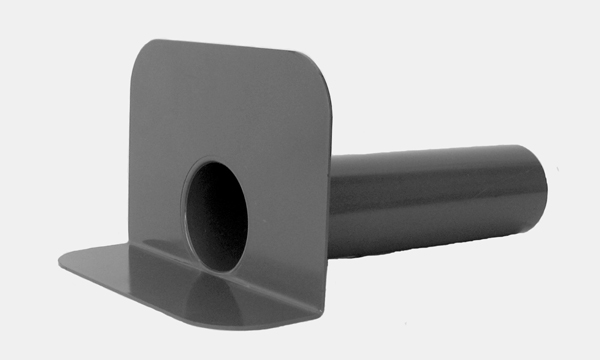

Attika-Abläufe 90° rund
|
mit Flansch aus Hart-PVC oder Hart-PVC + Folie Rohrlänge 400 mm
|
Größe | Ø | VE |
DN 30 | 32 mm | 8 | DN 50 | 50 mm | 8 | DN 70 | 75 mm | 8 | DN 100 | 110 mm | 6 | DN 125 | 125 mm | 6 | DN 150 | 160 mm | 4 | DN 200 | 200 mm | 4 | DN 250 | 250 mm | 4 | DN 300 | 315 mm | 4 |
|
|

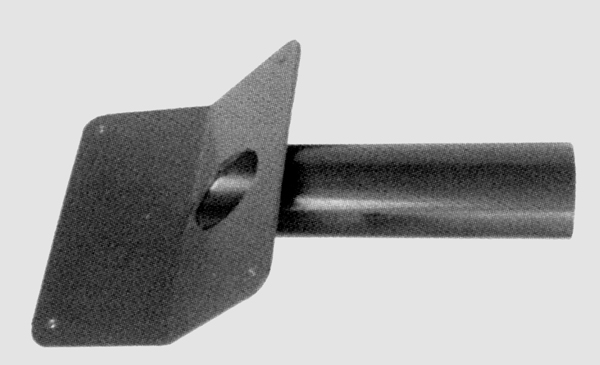

Attika-Abläufe 45° rund
|
mit Flansch aus Hart-PVC oder Hart-PVC + Folie Rohrlänge 400 mm
|
Größe | Ø | VE |
DN 50 | 50 mm | 8 | DN 70 | 75 mm | 8 | DN 100 | 110 mm | 6 |
|
|

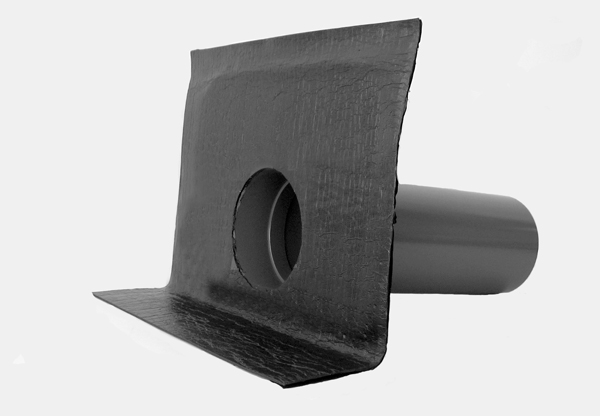

Attika-Notentwässerung rund
|
mit Flansch aus Hart-PVC oder Hart-PVC + Folie Rohrlänge 400 mm
|
Größe | Ø | VE |
DN 30 | 32 mm | 8 | DN 50 | 50 mm | 8 | DN 70 | 75 mm | 8 | DN 100 | 110 mm | 6 | DN 125 | 125 mm | 6 | DN 150 | 160 mm | 4 | DN 200 | 200 mm | 4 | DN 250 | 250 mm | 4 | DN 300 | 315 mm | 4 |
|
Hinweis: Geben Sie bitte bei Notentwässerungen unbedingt die von Ihnen gewünschte Anstauhöhe bekannt.
Achtung! Bereits bei 30 mm lastet auf dem Dach bei Regen ein Zusatzgewicht von 30 kg/m2
|
Attika-Notentwässerung eckig
|
Zur Herstellung dieses Produktes benötigen wir folgende Angaben:
Material: Hart-PVC, Hart-PVC + KSU oder Hart-PVC + Folie
Maße der Öffnung: Breite und Höhe
Breite der Flansche: Lt. Fachregeln mindestens 120 mm und die Rohrlänge
|
Hinweis: Geben Sie bitte bei Notentwässerungen unbedingt die von Ihnen gewünschte Anstauhöhe bekannt.
Achtung! Bereits bei 30 mm lastet auf dem Dach bei Regen ein Zusatzgewicht von 30 kg/m2
|

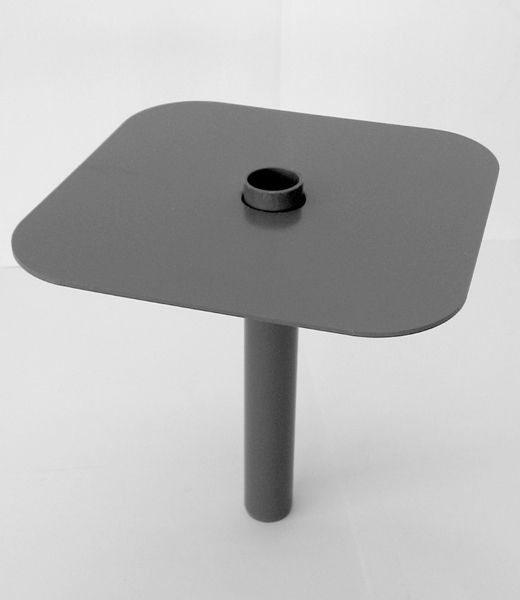

Attika-Innen-Notentwässerung
|
mit Flansch aus Hart-PVC, Hart-PVC + KSU oder Hart-PVC + Folie Rohrlänge 400 mm
|
Größe | Ø | VE |
DN 50 | 50 mm | 8 | DN 70 | 75 mm | 8 | DN 100 | 110 mm | 8 | DN 125 | 125 mm | 8 |
|
Hinweis: Geben Sie bitte bei Notentwässerungen unbedingt die von Ihnen gewünschte Anstauhöhe bekannt.
Achtung! Bereits bei 30 mm lastet auf dem Dach bei Regen ein Zusatzgewicht von 30 kg/m2
|

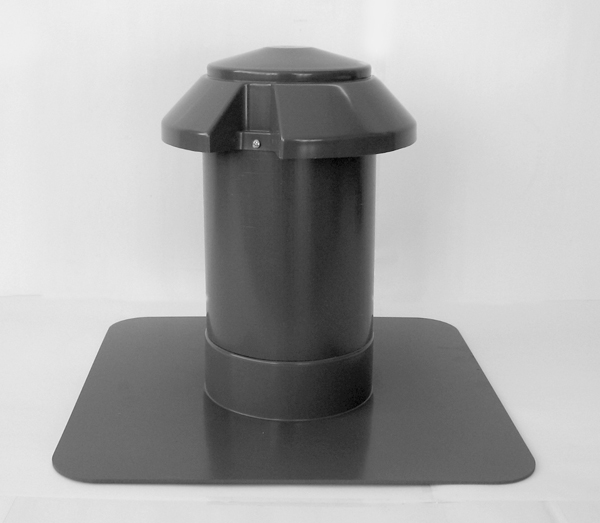

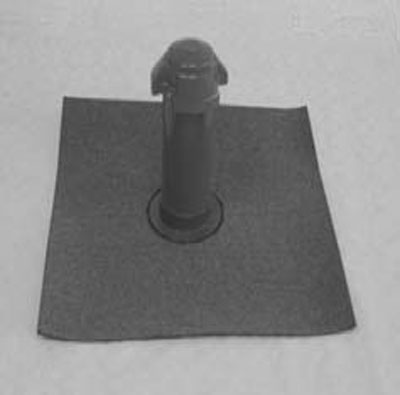

Lüfter mit abnehmbarer Wetterkappe
|
PVC-Doppelring verklebt mit PVC-Rohr und Dachbahn, Rohrlänge 200 mm
mit Flansch aus PYE oder Folie
|
Größe | Ø | VE |
DN 50 | 50 mm | 8 | DN 70 | 75 mm | 8 | DN 100 | 110 mm | 8 | DN 125 | 125 mm | 6 |
|
|
Lüfter mit abnehmbarer Wetterkappe
|
mit Flansch aus Hart-PVC, Hart-PVC + KSU oder Hart-PVC + Folie Rohrlänge 200 mm
|
Größe | Ø | VE |
DN 50 | 50 mm | 8 | DN 70 | 75 mm | 8 | DN 100 | 110 mm | 6 | DN 125 | 125 mm | 6 | DN 150 | 160 mm | 4 | DN 200 | 200 mm | 4 | DN 250 | 250 mm | 4 | DN 300 | 315 mm | 4 |
|
|

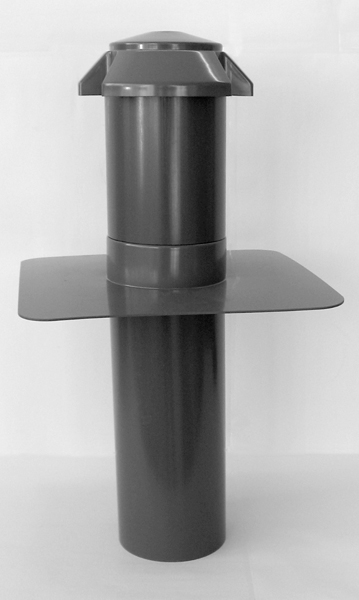

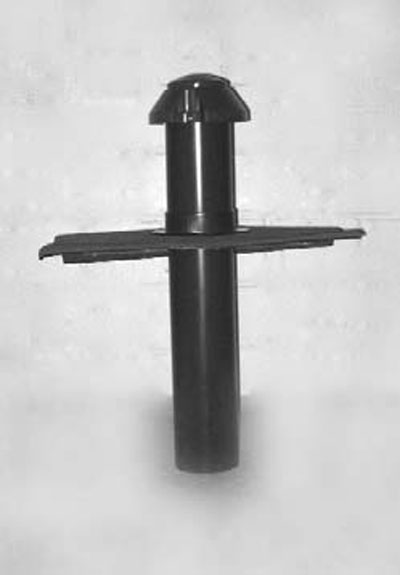

Sanitärlüfter mit abnehmbarer Wetterkappe
|
PVC-Doppelring verklebt mit PVC-Rohr und Dachbahn, Rohrlänge 200 mm / 400 mm
mit Flansch aus PYE oder Folie
|
Größe | Ø | VE |
DN 50 | 50 mm | 6 | DN 70 | 75 mm | 6 | DN 100 | 110 mm | 6 | DN 125 | 125 mm | 6 |
|
|
Sanitärlüfter mit abnehmbarer Wetterkappe
|
mit Flansch aus Hart-PVC, Hart-PVC + KSU oder Hart-PVC + Folie Rohrlänge 200 mm / 400 mm
|
Größe | Ø | VE |
DN 50 | 50 mm | 6 | DN 70 | 75 mm | 6 | DN 100 | 110 mm | 6 | DN 125 | 125 mm | 6 | DN 150 | 160 mm | 4 | DN 200 | 200 mm | 4 | DN 250 | 250 mm | 4 | DN 300 | 315 mm | 4 |
|
|

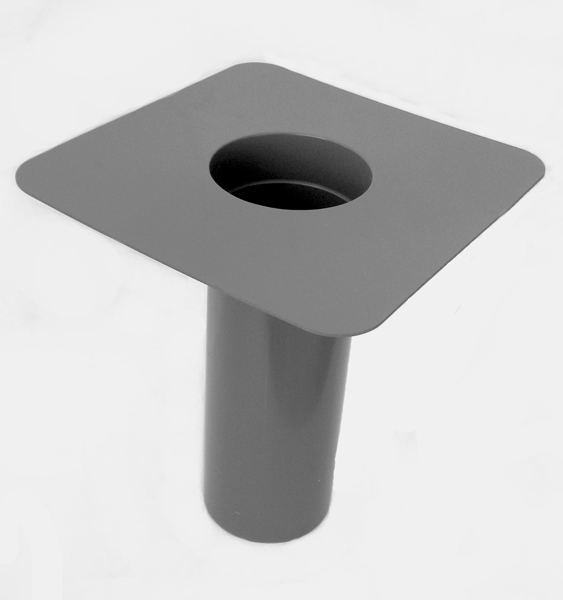

Aufstockelemente / Unterteile
|
mit Flansch aus Hart-PVC, Hart-PVC + KSU oder Hart-PVC + Folie Rohrlänge 300 mm
|
Größe | Ø | VE |
DN 30 | 32 mm | 8 | DN 50 | 50 mm | 8 | DN 70 | 75 mm | 8 | DN 100 | 110 mm | 8 | DN 125 | 125 mm | 8 | DN 150 | 160 mm | 4 | DN 200 | 200 mm | 4 | DN 250 | 250 mm | 4 | DN 300 | 315 mm | 4 |
|
|

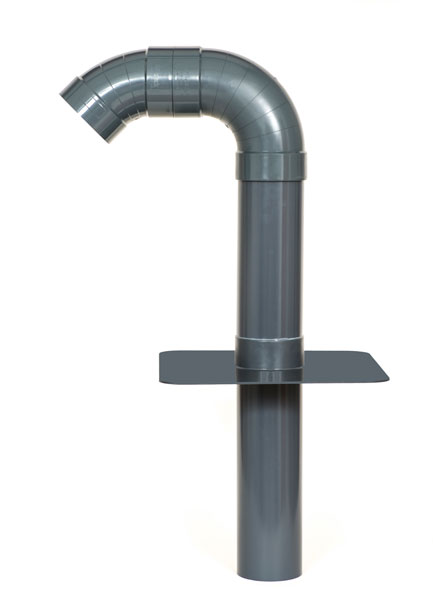

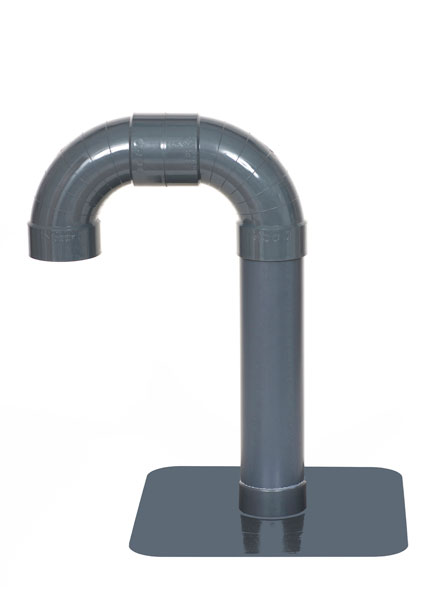

Flachdachdurchführung
|
Typ Schwanenhals mit zwei 90° Bögen
Typ Entenschnabel mit einem 90° und einem 45° Bogen
mit Flansch aus Hart-PVC, Hart-PVC + KSU oder Hart-PVC + Folie
|
Größe | Ø | VE |
DN 50 | 50 mm | 2 | DN 70 | 75 mm | 2 | DN 100 | 110 mm | 2 | DN 125 | 125 mm | 2 | DN 150 | 160 mm | 2 |
|
|
Flachdachdurchführung mit Deckendurchgangsrohr
|
Typ Schwanenhals mit zwei 90° Bögen
Typ Entenschnabel mit einem 90° und einem 45° Bogen
mit Flansch aus Hart-PVC, Hart-PVC + KSU oder Hart-PVC + Folie
|
Größe | Ø | VE |
DN 50 | 50 mm | 2 | DN 70 | 75 mm | 2 | DN 100 | 110 mm | 2 | DN 125 | 125 mm | 2 | DN 150 | 160 mm | 2 |
|
|

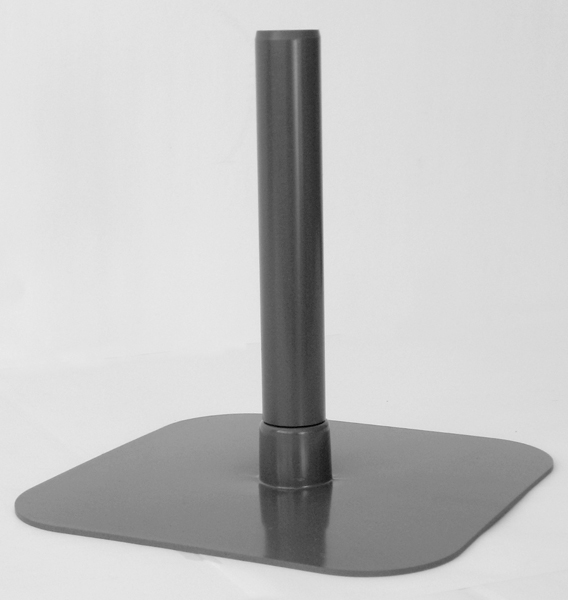

Antennen- und Kabeldurchführung
|
mit Flansch aus Hart-PVC, Hart-PVC + KSU oder Hart-PVC + Folie Rohrlänge 300 mm
|
Größe | Ø | VE |
DN 30 | 32 mm | 8 | DN 50 | 50 mm | 8 | DN 70 | 75 mm | 8 | DN 100 | 110 mm | 8 |
|
|
Flachdachdurchführungen mit Schrumpfschlauch
|
mit Flansch aus Hart-PVC, Hart-PVC + KSU oder Hart-PVC + Folie
|
Größe | Ø | VE |
DN 30 | 32 mm | 8 | DN 50 | 50 mm | 8 | DN 70 | 75 mm | 8 | DN 100 | 110 mm | 6 |
|
Mittelwandiger Schrumpfschlauch mit Innenkleber.
Schrumpfschlauchverhältnis 3:1 Schlauchlänge 250 mm |

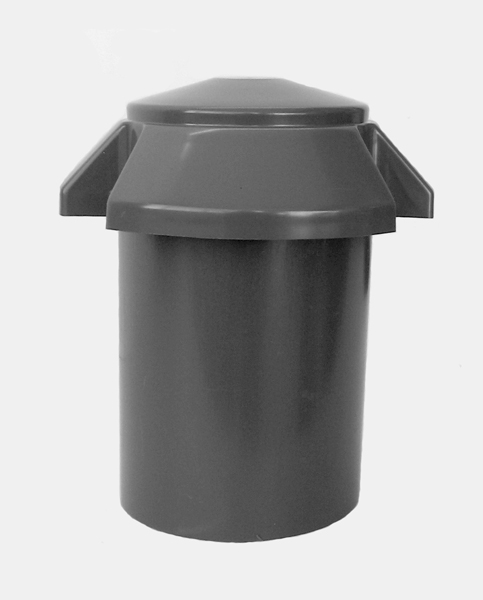

Drainagelüfter
|
Rohrlänge 150 mm
|
|
Drainagelüfter
|
Rohrlänge 500 mm
|
|

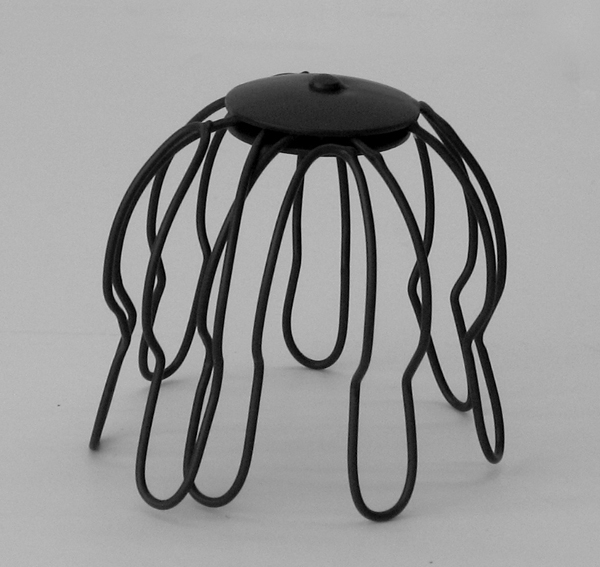

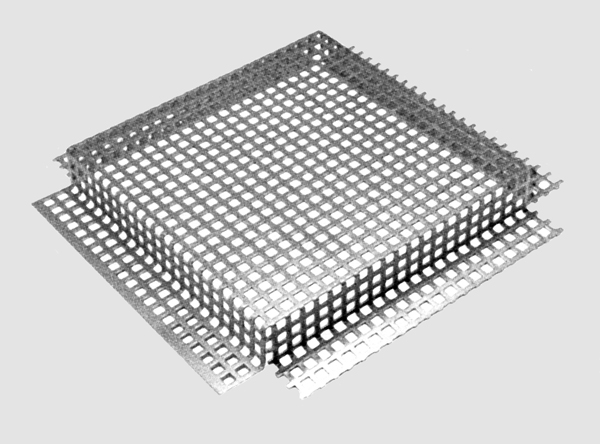

Laubfangkörbe
|
Verzinkt und gegen Korrosion beschichtet
|
Größe | VE |
DN 50/70 | 100 | DN 100/125 | 100 | DN 150/200 | 10 |
|
Laubfangkörbe
|
Alu, 2 mm stark
|
Größe | VE |
320 x 320 45 mm hoch | 10 | 500 x 500 150 mm hoch | 5 |
|
|

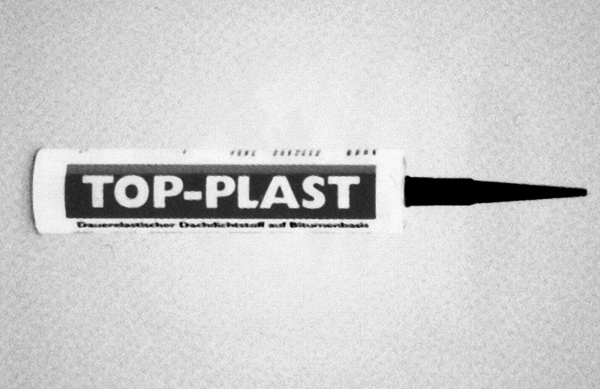

Top-Plast
|
Dauerplastische Dichtungsmasse auf Basis von speziellem Bitumen
Kartusche: schwarz
|
|
|
Hinweis: Die angegebenen Standard-Rohrlängen können auf Wunsch gekürzt oder verlängert werden! Alle Klebeflansche sind nach den Vorschriften mindestens 120 mm breit! Standard-Folien = Rhenofol und Thermofol. Weitere Folien auf Anfrage. |
|
